Empalmaments i estratègies per pensar i projectar.

Abans de començar la classe d'avui farem una petita activitat que ens ajudarà a entendre quina és la millor manera de realitzar un projecte, i quines condicions són les adequades.
A.- De primeres, agafaràs un paper i faràs un esquema, amb dibuixos, i molt pocs mots, que expliquin com es fa una torrada amb mantega i melmelada.

B.- Després veurem tots el següent vídeo, que anirem aturant a mida que el professor ho digui per tal d'analitzar el nostre dibuix i també per a reforçar el vocabulari en anglès.

http://www.ted.com/talks/tom_wujec_got_a_wicked_problem_first_tell_me_how_you_make_toast#t-444045

I ara ja ens centrarem en la temàtica estrictament elèctrica d'avui.

Sovint, al llarg de les pràctiques d'electricitat, i en els muntatges elèctrics, cal fer "empalmaments". Els empalmaments són les connexions entre un cable i un altre.

Si jo vull connectar aquests dos cables, haig de seguir les normes de seguretat elèctrica. No puc de cap manera connectar-los així:

De vegades hi ha gent que entortolliga els coures dels dos extrems i després els embolica amb cinta aïllant. És poc segur fer-ho d'aquesta manera, perquè amb el temps, i els canvis de temperatura i d'humitat, la cinta aïllant pot desprendre's, i el coure queda al aire. El contacte del cos humà amb el coure pot provocar accidents, que moltes vegades són mortals.

Per a connectar de manera correcta els dos cables cal fer servir les regletes de connexió:

A la fotografia superior hi tens una regleta de connexions. El "tunel" que hi ha entre el forat A i el forat B de l'altra banda està folrat d'un tub metàl·lic conductor. De manera que si introdueixes l'extrem d'un cable al forat A, i el fixes prement el cargol amb el tornavís, aquest extrem queda connectat amb l'extrem de l'altre cable que introduiràs al forat B. A i B estan connectats. de la mateixa manera estan connectats els forats C i D, i així successivament.Tingues en compte que només està connectat A amb B; i C amb D. De cap manera no està connectat C amb A; ni C amb B. Els túnels juguen el mateix paper que jugava l'entortolligament i la cinta aïllant en la connexió mal feta. A la següent imatge es veu més clar l'interior de la regleta:

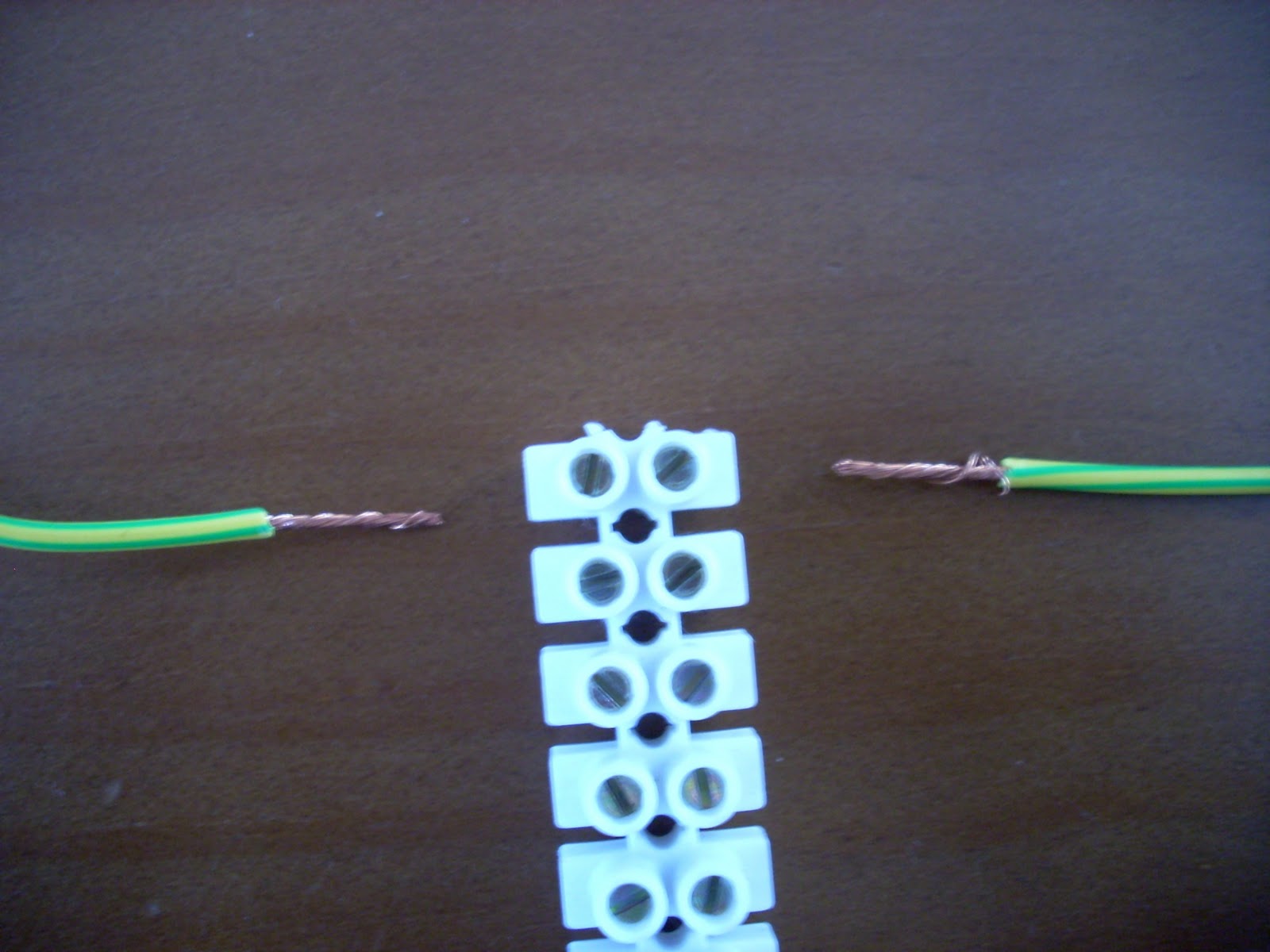

Així doncs anem a fer correctament la connexió dels dos cables:
